半导体含硅废水的处理方法

　　单晶硅有机硅独特的结构，高纯的单晶硅是重要的半导体材料，具备了无机材料与有机材料的性能，市场上晶闸管、场效应管、二极管、三极管、芯片、CPU以及各种集成电路都是用硅做为原材料的，在对半导体设备的加工过程中会产生大量含有硅废水，本文讲解一下关于半导体含硅废水的处理方法。

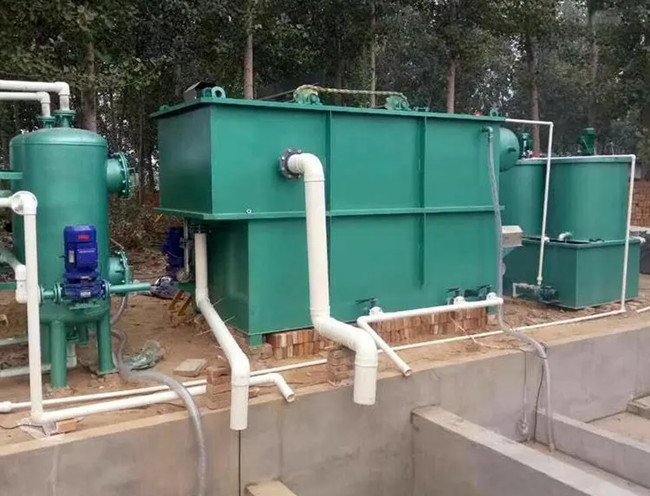

　　半导体污水处理设备含硅废水处理工艺流程：

　　1、一级沉淀池，用于沉淀回收部分二氧化硅;

　　2、一级混凝池，用于投加混凝剂去除废水中的胶体硅和溶解硅，与所述一级沉淀池连接;

　　3、二级混凝池，用于投加助凝剂和成核剂，利用成核剂反应析出的沉淀物(泥渣)作为接触介质加快沉淀物的长大，提高混凝效果，与所述一级混凝池连接;

　　4、二级沉淀池，用于固液分离，沉淀混凝后的絮体，与所述二级混凝池连接;

　　在对含硅废水进行初步沉淀时是可以回收部分的二氧化硅，在初步沉淀后的废水投加混凝剂进行一级混凝，去除废水中的胶体硅和溶剂硅，完成一级混凝后的废水投加助凝剂和成核剂，这时将会析出的沉淀物，析出的沉淀物在下落的过程中可以于其他的悬浮物混合，加快了沉淀的速度，提高混凝效果。

　　该半导体含硅废水处理方法结合了多种混凝除硅方法，药剂得到充分利用时形成协同效应，处理操作简单而且能达到很好的除硅效果。
