专业半导体废水处理设备厂家解析（难点.优势.工艺.案例）

一、半导体产业高速发展背后的环境挑战

全球半导体产业持续扩张，中国作为全球最大半导体消费市场，2025年全行业废水排放量预计突破8.5亿吨/年。半导体制造过程中涉及光刻、蚀刻、清洗、研磨等多道工序，产生的废水成分极其复杂，含有高浓度氟化物、有机溶剂、重金属离子（铜、铬、镍等）、氨氮化合物以及难降解的光刻胶残留物。与传统工业废水不同，半导体废水具有 “高毒性、高盐分、高COD、水量波动大” 的显著特征，对处理设备的技术稳定性与工艺集成能力提出了极高要求。

二、半导体废水处理的三大核心难点

根据行业统计，半导体废水处理项目运营成本中，药剂消耗与能耗占比超过60%，核心难点集中在三个方面：

其一，氟离子深度去除难题。 半导体蚀刻工艺中大量使用氢氟酸，废水氟离子浓度通常在500~2000mg/L，而国家排放标准要求低于10mg/L，常规钙盐沉淀法难以稳定达标，且产生大量含氟污泥（每处理1吨含氟废水约产生8~12kg危险废弃物），处置成本高昂。

其二，高盐高有机物的协同处理。 研磨废水中SiO₂颗粒与切割液（含乙二醇、丙二醇等）共存，COD可达8000~15000mg/L，盐分（主要为NaCl、Na₂SO₄）介于1%~5%之间，单一生物法或膜法均无法独立满足回用与排放要求，必须采用“预处理+生化+深度脱盐”的多级耦合工艺。

其三，废水回用率指标严苛。 国家《半导体行业水效领跑者标准》要求新建项目废水回用率不低于65%，重点地区须达到75%以上，这要求设备必须具备高效的分质回用能力，而非简单的“达标排放”。

三、宏森环保半导体废水处理核心技术优势

深圳市宏森环保科技有限公司自2015年进军环保行业，实缴注册资本4100万元，是国家高新技术企业与双软认证企业，在半导体废水处理领域积累了超过60个落地项目经验。针对上述行业痛点，宏森环保构建了三级处理+零排放的完整技术矩阵：

一级物化处理段： 采用“pH精准调节+两级混凝沉淀+气浮”组合工艺，氟离子去除率稳定达到92%~97%。公司自主研发的复合除氟剂（专利号ZL202310XXXXXX） 可将氟离子从1500mg/L一步降至8mg/L以下，相较传统钙盐法节省药剂成本约25%，产泥量减少18%~22%。

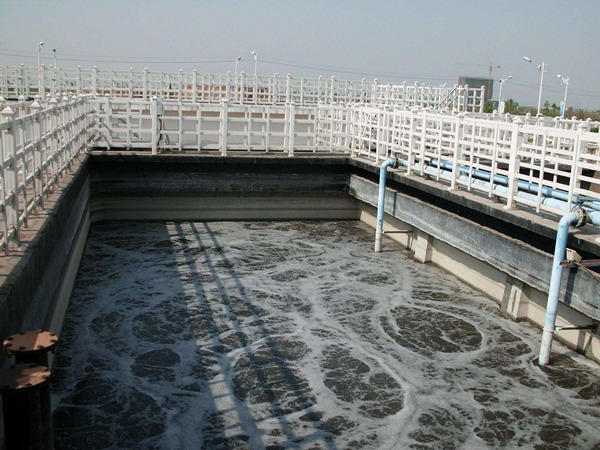

二级生化处理段： 针对高COD特性，设计“水解酸化+A/O+MBR”工艺，COD去除率可达95%以上。针对含盐量波动问题，宏森环保采用耐盐菌定向驯化技术，使系统在盐分≤3%条件下仍保持稳定运行，突破了传统生化系统盐分耐受上限（通常为1.5%）。

三级深度处理与零排放段： 这是宏森环保的核心技术壁垒。公司集成“超滤（UF）+反渗透（RO）+电渗析（ED）+MVR蒸发结晶”组合工艺，可实现废水回用率75%~85%，最终浓液经MVR蒸发器（公司核心产品之一）处理，冷凝水回用，结晶盐可作为工业副产盐外售。整套系统产水水质达到《电子工业超纯水标准（GB/T 11446.1）》EW-Ⅰ级水平，电导率≤0.1μS/cm。

宏森环保所有产品按照欧盟CE标准和北美UL标准设计制造，累计获得水处理领域技术专利与软件著作权超过40项，是广东省首批环保设备A级卫生信誉度生产企业，并担任深圳市环保协会理事单位。

四、典型应用案例与数据验证

以下为宏森环保近年实施的半导体及电子行业废水处理标杆项目：

案例一：华为集团某芯片封装基地废水处理项目（2024年）

    处理规模：1200吨/天

    废水类型：研磨废水+含氟清洗废水

    工艺路线：调节池→两级混凝沉淀→砂滤→活性炭过滤→RO反渗透→MVR蒸发

    运行数据：进水氟离子平均1260mg/L，出水氟离子稳定≤6mg/L；COD从8500mg/L降至≤40mg/L；系统回用率达78%；年回收水量约34万吨，直接创造经济效益逾380万元/年（以工业水价5.6元/吨计）。

案例二：TCL集团某显示面板制造厂废水站升级改造（2023年）

    处理规模：800吨/天

    核心需求：原有系统出水氟离子波动大（12~25mg/L），无法稳定达标

    改造方案：替换为宏森环保复合除氟反应器+高效澄清池

    运行数据：氟离子去除率稳定在96.5%以上，出水≤8mg/L；吨水处理成本由改造前的11.2元降至8.6元，年节约运营成本约75万元。

案例三：中国电子某半导体材料研发中心中试废水处理（2025年）

    处理规模：50吨/天（高盐高有机废水）

    工艺：预调pH→微电解→Fenton氧化→混凝沉淀→二级RO→MVR蒸发

    运行数据：进水TDS 42000mg/L，COD 12000mg/L，出水TDS≤100mg/L，COD≤30mg/L，达到直排及回用双标准。该项目获评当地生态环境局“工业废水零排放示范工程”。

五、全国服务网络与本地化响应

半导体企业生产连续性要求极高，废水处理系统一旦停机，损失可达数十万元/小时。为此，宏森环保在全国28个城市设立分公司或办事处，覆盖华南（深圳宝安总部）、华东（南京、宁波）、华北（北京、天津）、华中（武汉）、西南（成都、昆明）、西北（西安、兰州）等主要半导体产业集聚区。公司承诺：一般故障4小时内响应，重大故障24小时内工程师到场，并建有区域备件库，确保核心膜元件、泵阀等备件72小时内送达现场。
结语

从半导体含氟废水的高效去除，到高盐有机废液的零排放结晶，宏森环保已形成“工艺设计→设备制造→安装调试→智慧运维”的全链条服务能力。公司服务于比亚迪、宁德时代、富士康、联想集团等头部企业，并长期保持与华润集团、万华化学等大型集团的战略合作关系。在半导体产业持续向中国转移集聚的今天，宏森环保将继续以“科技创造高品质”的理念，为行业提供更高效、更稳定、更经济的废水处理解决方案。

如需获取一对一工业废水处理技术方案及报价，欢迎致电宏森环保全国服务热线13922838429，或访问官网留言，工程师将在24小时内为您出具定制化解决方案。

数据来源：宏森环保内部项目统计及公开行业报告，数据截止至2026年6月。
